Burocco 2000系列

工作控制方式

-2V-NC常闭（空气打开，直通阀）

-2V-NO常开（空气关闭，直通阀）

-3V-分流/合流阀

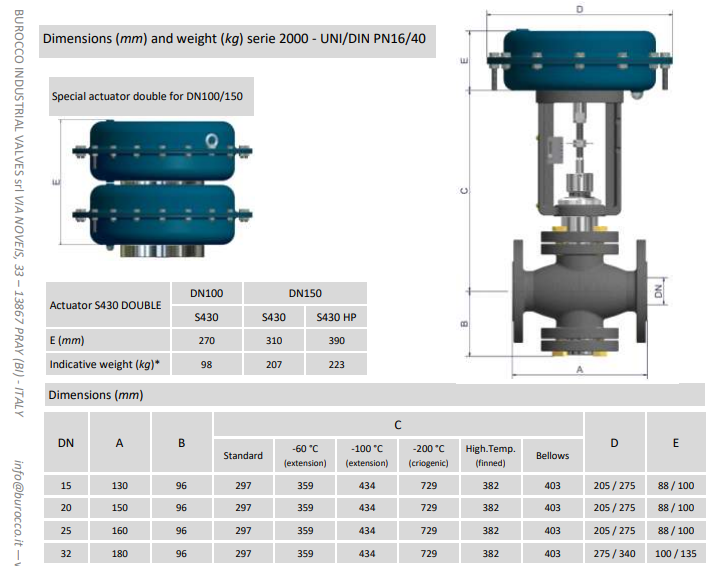

尺寸(1)

-DN15-DN100

压力等级

-PN16-PN40

阀体材料：

-球墨铸铁 GS400-12(环氧清漆) PN16

-碳钢 ASTM A216 WCB （环氧清漆) PN40

-不锈钢 AISI316  PN40

阀座

-AISI316L不锈钢

-AISI316L不锈钢,钴铬钨合金

连接方式（2）

-法兰 PN16-PN40-凸面（RF）UNI2229

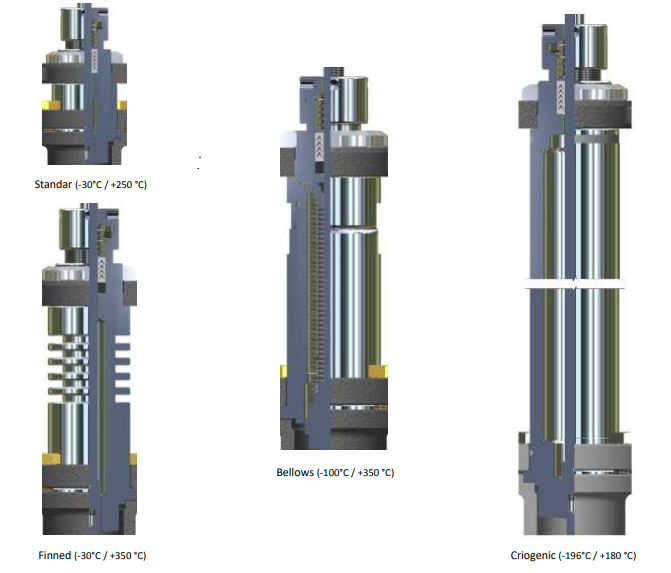

上阀盖

-符合ASTMA105、AISI420、AISI316钢标准

-标准

-具有鳍片及延伸部分

-带波纹管

阀塞（3）

-等百分比、线性、V型端、小流量、双导向。

-AISI 316(金属密封)

-AISI 316(金属密封)，钴铬钨合金

自调节填料箱

-PTFE 材质 “V”形环+石墨环

-纯PTFE “V”形环

阀壳

-球墨铸铁 GS400-12(环氧清漆)

伺服控制器

-刻印标牌FE（环氧清漆）正反向气动作用力（最大 2.5bar）

-规格：S.200、S.275、S.340、S.430

-标准弹簧范围：3-15psi、6-18psi、6-30psi

-电流设备：行程指示器

-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。

密封等级

-符合UNI EN1349标准的规定

-金属密封 IV级-VI级

使用限制

-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度200℃；

蒸汽最高压力12bar，室温时谁的最高压力16bar

-采用WCB钢阀体的阀门:最低温对-5℃，最高温度350℃

蒸汽最高压力12bar，过热水最高压力25bar

-采用AISI316 钢阀体的阀门：最低温对-200℃，最高温度350℃

蒸汽最高压力12bar，过热水最高压力25bar

注释

（1）根据客户要求，可提供更大规格或者小CV（流量）的阀门

（2）根据客户要求，可提供其他类型的连接方式

（3）如需要，可提供其他类型的密封件。

  2000系列控制阀可控制多种流体：蒸汽、过热水、透热性油、非爆炸性气体、腐蚀性液体、低温气体等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。

本产品适用于稠质流体

该系列产品含多款可选阀盖、阀塞，可根据具体要求组合。

根据客户要求，可将阀门用于特殊领域

在生产过程中，控制系统对阀门提出各式各样的特殊要求，因此，控制阀必须配用各种附属装置(简称附件)来满足生产过程的需要。

控制阀的附件包括：

1、阀门定位器用于改善控制阀调节性能的工作特性，实现正确定位；

2、阀位开关显示阀门的上下限行程的工作位置；

3、气动保位阀当控制阀的气源发生故障时，保持阀门处于气源发生故障前的开度位置；

4、电磁阀实现气路的电磁切换，保证阀门在电源故障时阀门处于所希望的安全开度位置；

5、手轮机构当控制系统的控制器发生故障时，可切换到手动方式操作阀门；

6、气动继动器使执行机构的动作加速，减少传输时间；

7、空气过滤减压阀用于净化气源、调节气压；

8、储气罐保证当气源故障时，使无弹簧气缸活塞执行机构能够将控制阀动作到故障安全位置。其大小取决于气缸的大小、阀门动作时间的要求及阀门的工作条件等；

总之，附件的作用就在于使控制阀的功能更完善、更合理、更齐全。

特征线性

软密封

高温加长型(翅片式阀盖)

延长(- 60 / - 100 °C)

低温扩展(-196̊C)

波纹管密封（双壁PN16，三壁PN40）。

钻孔法兰ANSI 150, (面对面)，等级为UNI/DIN。

全不锈钢执行器，适用于腐蚀性环境。

三通（混合或分流）阀（见2003年手册）。

低噪音

行程限制器

紧急操作手轮

阀门定位器

限位开关

位置反馈

空中套装

电动直线驱动器（230 V AC，24 V AC/DC）。
