Burocco EURO 系列

尺寸:         （DN）DN 15 — 100

压力等级:    PN16，PN40

连接:            法兰UNI / DIN PN16，PN40

类型密封:     软（VI级）金属的   （Class IV-V）

特征:            百分率（eqp％）

动作 :            气动膜片（最大供应3bar）

温度:              范围为-20至+ 205°C

工作控制方式

-2V-NC常闭（空气打开，直通阀）

-2V-NO常开（空气关闭，直通阀）

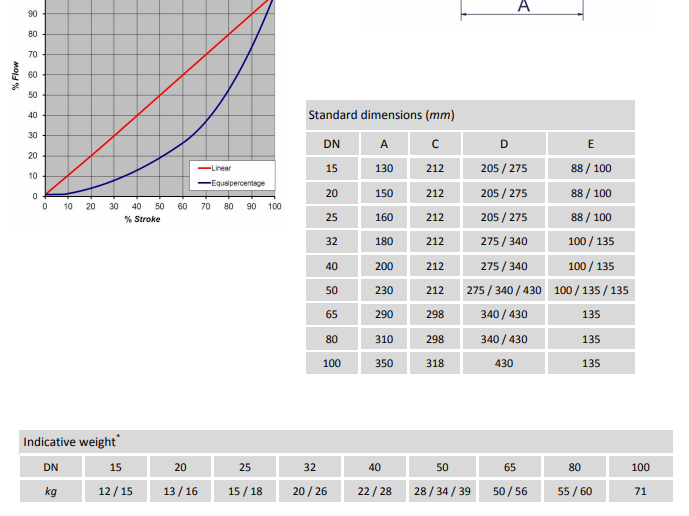

尺寸

-DN15-DN50

压力等级

-PN16

阀体材料：

-球墨铸铁 GS400-12(环氧清漆)PN16

阀座

-AISI316L不锈钢

连接方式

-法兰 PN16-凸面（RF）UNI2229

上阀盖

-符合AAISI420标准钢

阀塞

等百分比、线性。

AISI 316L 带PTFE-PTFE/GG插芯（软质密封）

AISI 316L带高性能聚合物插芯(HPP)

自调节填料箱

STD-“V”形环+PTFE  +石墨环

LTS-纯PTFE “V”形环+ PTFE  +加强石墨环

支架

-球墨铸铁 GS400-12(环氧清漆)

伺服控制器

-采用冲印印板（环氧清漆）正反向气动作用力（最大 2.5bar）

-规格：S.200、S.275、S.340、S.430

-标准弹簧范围：3-15psi、6-18psi、6-30psi

-电流设备：行程指示器

-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。

压差△P

请参阅表“技术规格”

密封等级

-符合UNI EN1349标准的规定

-软密封VI级

使用限制

-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度200℃；

蒸汽最高压力12bar，室温时谁的最高压力16bar

填料箱规格

控制阀填料函类型的选择取决于流体的特性，其压力和温度。 对EURO系列的阀门，我们有两种填料箱。

标准填料箱（STD）。

由PTFE填料中的“ V”形环，石墨环和带密封件的上导板组成。 可使用至180°C，并结合软密封塞。

高温（HTS）填料箱。

由PTFE填料中的“ V”形环和增强石墨填料中的环组成。

可使用至200°C，并与软密封塞或高性能聚合物结合使用。

Burocco EURO系列简介

阀门选型:

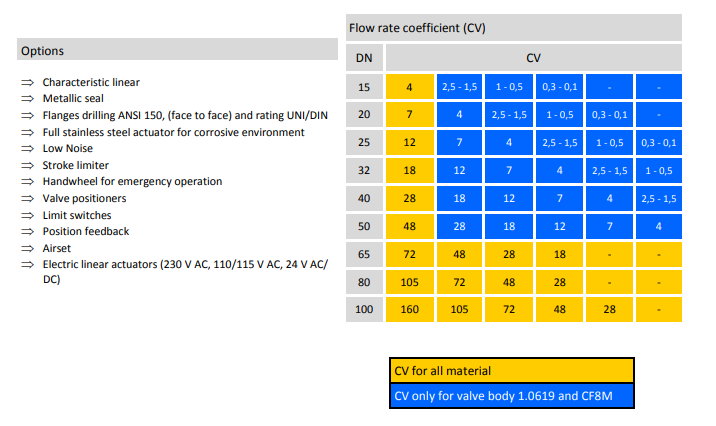

控制阀门的正确选型是控制设备实际中的一个重要环节。实际上，如阀门选型不当，即使在回路中采用了出色的控制器，也不能实现良好的控制。为达到良好的调节性能，应使阀门在其整个行程的中间部分运行。阀门选型时采用的流量值应为设计期间的最大估计值，发明我呢在1.2-1.6之间。采用以下阀门流量系数进行阀门选型计算。每种规格的阀门都有一个特定的流量系数，具体件“技术规格表

注意：KV指流量系数于公制单位的换算比值，为CV:1.17

布鲁克EURO系列控制阀可控制多种流体：蒸汽、过热水等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。

根据客户要求，可将阀门用于特殊领域

本产品适用于稀质流体 该系列阀门可配套多种阀塞，根据要求自由组合。

1 弹簧

2 阀膜

3膜片

4阀杆导向件

5伺服控制杆

6调节螺母

7上导向件

8填料箱弹簧

9填料箱

10垫片

11上阀盖

12阀杆

13阀座

14丝堵

15阀体

16支架

17填料盒螺母

18铭牌

19位置指示器

20行程指示器

21执行器上封头

22执行器下封头

整机保修壹年，在保修期内，所有服务及配件全部免费；保修期外，用户可用人民币结算相关费用。

注：人为损坏或使用不当造成的损坏可付费维修。
