burocco角座阀内部分解图及附件介绍
产品参数：

-关断作用方式

-NC- 常闭

-NO- 常开

-DE- 双作用

尺寸

-DN 15 - DN 200

等级

-PN 16

阀体材料

-AISI316 号不锈钢

-蜡铸工艺 (DN 15 - DN 100)

-锻造与电镀( DN 125 - DN 200)

阀座

-AISI316 号不锈钢

连接方式

-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316）

-焊接

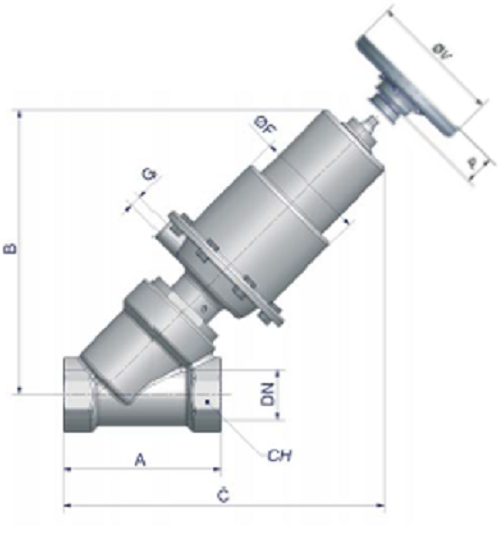

burocco角座阀分解图

阀盖

-AISI316不锈钢

快速打开时阀塞动作为线性

-AISI316 ，带PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡胶插件（2）

填料箱

-标准PTFE环、viton环

-填料PTFE 环( DN 15/DN 50) (NPFL)

-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-启动作用方式，最小4bar，最大8bar .

-材料：AISI304 锻钢

-气缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235

-阀杆AISI316L 轧制钢，采用双导件

-密封圈: NBR 、氟橡胶

-电流设备：定位器( N C 型〉

-附件：手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板

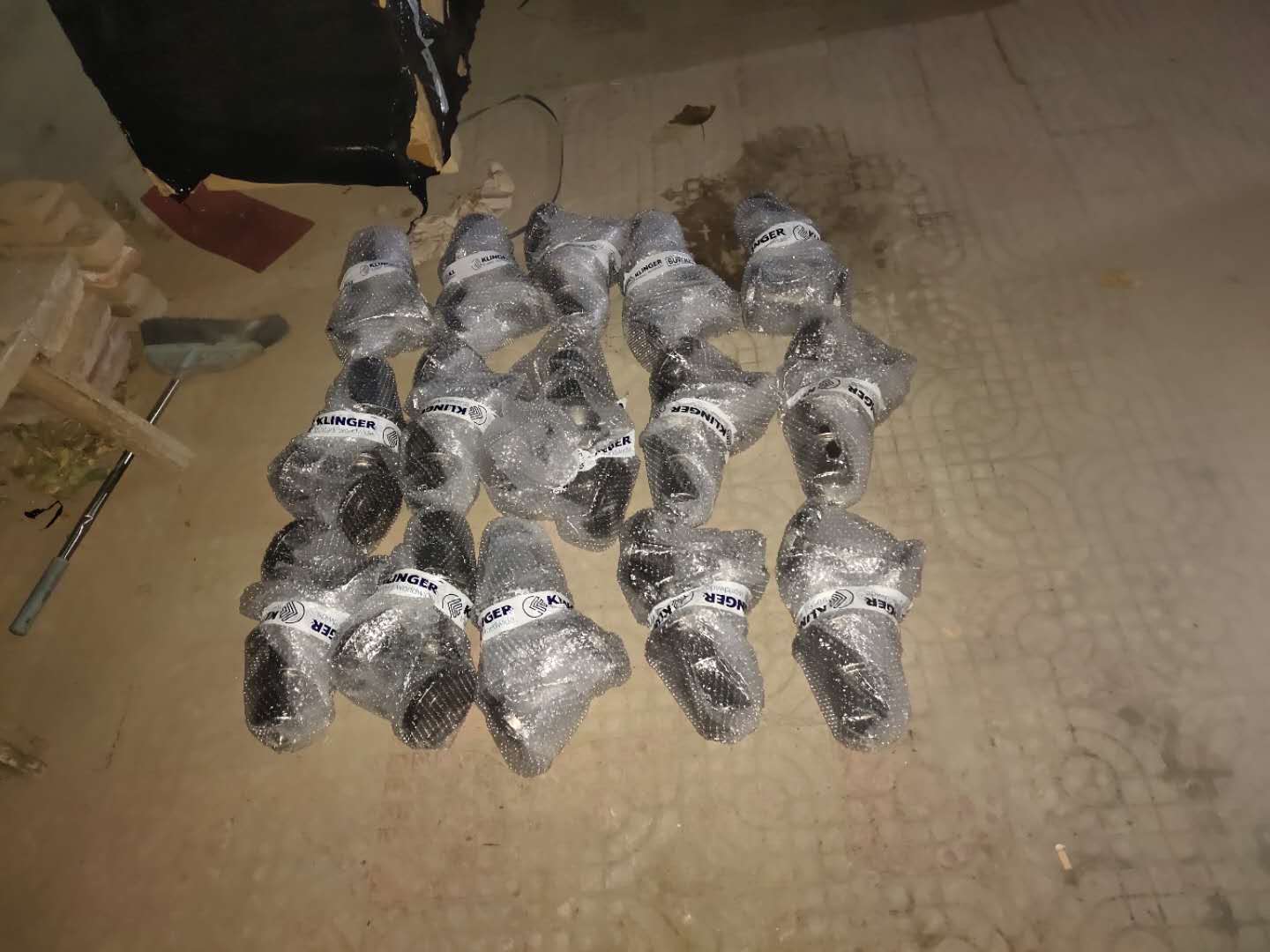

汉达森发货样图：
burocco阀门发货图
BuroccoVPFL、VPFLV、NPFL 阀门截流多种流体。蒸汽、过热水、非爆炸性气休、腐蚀性液体等.所以，这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备.根据客户要求，可将阀门用于特殊领域。

Burocco产品型号

Burocco 1AEC2IBER2D5 VO - VP/FL - DN40 - PN16 - AISI 316L

Burocco 1AEC2IBES1D2 VO - VP/FL - DN40 - PN16

Burocco 1AGC2IBEU1D2S VO - VP/FL - DN65 - PN16

Burocco OXYGEN

Burocco 2000- DN 80, PN 40, CV 105,

Burocco 0.913692.S/NC1VO - VP/FL - DN80 - PN16 - AISI 316
Burocco177控1858制3804阀

Burocco 4018-02025VR EURO - DN20 - PN16 - CV 7 - GS400-12/15

Burocco VO - MVP/S - DN20 - PN16 -AISI 316L

Burocco VO - SBS/S - DN50 - PN16 - AISI 316L

Burocco VO - SBS/S - DN125 - PN10 - AISI 316

Burocco VR EURO - DN15 - PN16 - CV 4 - GS400-12/15

Burocco阀门附件介绍：

电磁阀

1.电磁阀作用：负责气动阀气源的通断，也就是说负责控制阀门的开关。

2.电磁阀种类：2位3通、2位5通

1）区别：从字面意思理解，就是一个是三通，一个是五通，这里边的三通和五通指的是这个电磁阀有几个通路。

2）工作原理：如下

流量控制器

标准型速度控制阀

实际上就是一个针形阀，用以调节流量和速度。

气动三联件

在气动技术中，将空气过滤器（F）、减压阀（R）和油雾器（L）三种气源处理元件组装在一起称为气动三联件

若将空气过滤器的减压阀设计成一个整体，称为二联件。 Burocco177截1858止3804阀气源处理三联件包括空气减压阀、过滤器、油雾器三大件，

减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。

过滤器用于对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。

油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
