burocco气动开关阀VPFL- BW系列

材料：  AISI 316 / 316L（1.4408 / 1.4409）不锈钢

尺寸： DN 15 – 200

等级： PN 16（15-150）– PN 10（200）

温度： -30°C / + 150°C。

VPFL系列特点

气动阀角阀座，流量系数高，结构坚固，紧凑。 由于用于恶劣环境的不锈钢结构的通用性，它们可用于以下领域：纺织染整厂，化工厂，水处理厂，食品厂，一般工业厂

开关阀的正确选择是工厂设计的重要因素。 定型中使用的流量值应为设计期间估计的最大值增加约20-40％。 阀门尺寸的计算通过使用流量系数CV来完成，该流量系数CV是每种阀门尺寸的特定值，在表“技术规格”中列出。 注意：KV是指与公制成比例的流量系数，它是CV：1.17

布鲁克VPFL、VPFLV、NPFL 阀门截流多种流体。蒸汽、过热水、非爆炸性气休、腐蚀性液体等.所以，这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备.根据客户要求，可将阀门用于特殊领域。

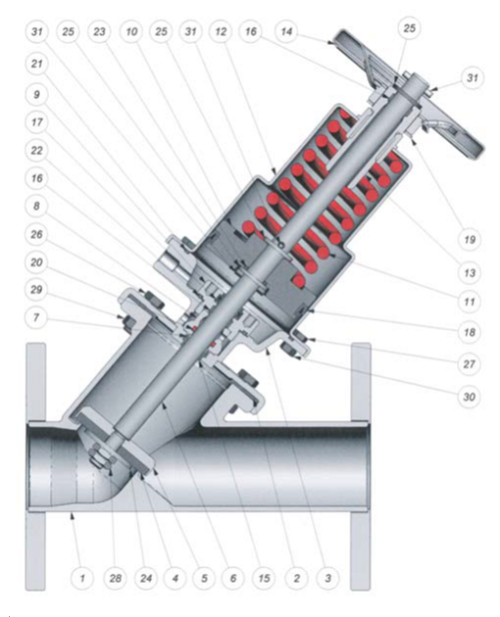

1阀体

2阀体垫片

3阀盖

4阀座

5阀塞

6阀杆

7填料箱

8阀门垫片

9环形螺母

10活塞

11弹簧

12执行器外壳

13手轮螺丝

14手轮

15阀杆导向件

16阀杆导向件

17阀杆唇密封

18活塞唇密封

19 Seeger环

20阀杆密封圈

21缸密封圈

22环形螺母密封圈

23活塞密封圈

24阀芯垫圈

25活塞垫圈

26螺丝

27螺丝

28螺母

29螺母

30螺母

31插销

产品参数：

-关断作用方式

-NC- 常闭

-NO- 常开

-DE- 双作用

尺寸

-DN 15 - DN 200

等级

-PN 16

阀体材料

-AISI316 号不锈钢

-蜡铸工艺 (DN 15 - DN 100)

-锻造与电镀( DN 125 - DN 200)

阀座

-AISI316 号不锈钢

连接方式

-异径法兰PN 6 、PN 10 、PN 16 (材质AISI304/316）

-焊接

阀盖

-AISI316不锈钢

快速打开时阀塞动作为线性

-AISI316 ，带PTFE-PTFE/CG 插芯

-AISI316 ，采用硅/三元乙丙/氟橡胶插件（2）

填料箱

-标准PTFE环、viton环

-填料PTFE 环( DN 15/DN 50) (NPFL)

-填料PTFE 环+ 石墨温度200℃ (DN 15/DN 50) (NPFL)

伺服控制器（3）

-启动作用方式，最小4bar，最大8bar .

-材料：AISI304 锻钢

-气缸 Φ 63 、 Φ 82 、 Φ 118 、 Φ 136 、 Φ 153 、 Φ 235

-阀杆AISI316L 轧制钢， 采用双导件

-密封圈: NBR 、氟橡胶

-电流设备：定位器( N C 型〉

-附件：手轮、磁传感器、接近传感器、微动开关盒、电磁阀、行程调节器、流量闸板
