角座阀工作原理和部分型号介绍2

角座阀具有类似于截止阀的坚固结构，但使用带关闭弹簧的活塞操作角座阀。车身通常是一件铸件或模锻件。塞子连接到活塞的末端，该末端位于PTFE阀座上。活塞设计为从阀座进一步缩回，从而提供最大的流量。

角座阀是2/2向气动活塞阀。活塞致动器提供线性运动以将密封垫提离其阀座。由于阀座成一定角度放置，因此在打开位置的流动受到的阻碍最小，从而实现了极佳的流量和较低的压力损失。它们用于调节液体，气体，蒸汽，真空甚至腐蚀性液体的流量。即使在零压差下，它们也可以在高温和高粘度介质下运行。坚固的设计使角座阀成为苛刻应用的普遍选择，并且它们具有很高的循环寿命。因此，它们是球阀的极好的长寿命替代品。这些阀也是电磁阀的合适替代品，尤其是在污染，粘性介质的情况下，典型的电磁阀可能会失效。它们可以使用单作用或双作用配置进行操作，这会影响其压力额定值。它们也可以设计成手动操作或电动操作，但是在本文中，我们将讨论气动角座阀。

意大利OMAL由一群致力于球阀加工和生产的企业家家族于1981年成立。创始人Agostino Bonomi先生开始在Polaveno的Val Trompia开展活动。OMAL设计和生产球阀，蝶阀，气动阀，出色的气动和电动执行器，用于食品，化工和制药，电力和能源，海军等众多工业领域。

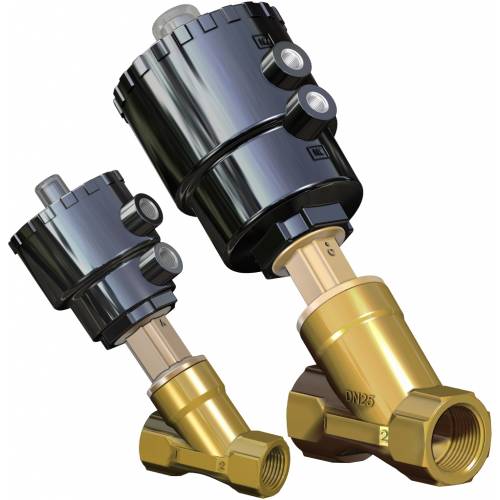

一、OMAL SpA  Ares-Atena气动阀

1.将密封件放在气缸中而不是活塞上。

执行器和百叶窗的行程更长，从而可以提供更高的流量（流量损失更少）。

减少密封件的磨损。

2. 303 SS的先导头插件

大大提高了由外部介质引起的耐腐蚀性。

3.从带有化学镍涂层（10-15微米）的DN63金属活塞开始。

由于获得了更高的表面硬度（700-750 HV），减少了活塞的磨损。

4.弹簧预紧的密封件。

保证由于轴的滑动引起的磨损而恢复间隙，避免泄漏到外部。

即使在温度波动较大的情况下，也要保持通电的“ V形”密封（V）来补偿尺寸变化。

5. CHEVRON密封（V形），在弹簧的下部有5个密封，在上部有3个密封。

即使经过多次循环，它也可以确保完美的密封性

6.轧制轴。

由于粗糙度低（0.1微米Ra），有利于轴的滑动，从而减少了密封件的磨损。

7.更长的时间面对面。

更好的流体动力学特性，减少了湍流。

8.摆动/自对准百叶窗。

它非常适合阀体，可确保最大的密封性。

ATEX证书。

允许在潜在的爆炸环境中进行安装。

PED证书。

完全符合欧洲压力设备安全标准。

二、OMAL SpA Ares法兰式气动阀

一般特征：

阀体材料：A351-CF3M（316L SS）。

阀门末端：参见代码计划。

可以在所有位置组装：直立，平坦或成角度。

在双作用版本中，可用范围从DN 15到DN 50，

从阀塞的上方和下方可看到弹簧回程NC，从阀塞的下方可看到弹簧返回NO。

性能和压力图表与标准版本相同，但仅限于PN16。

根据要求：订购时可要求提供用于真空和氧气服务的版本2014/34 / EU ATEX配置。

控制介质：

驱动介质：压缩空气，润滑或干燥的，气体或中性的介质。

环境温度：-10°C至+ 60°C

操作介质：

空气，水，酒精，石油，石油产品，盐溶液，蒸汽等（只要与CF3M（316L SS）或PTFE兼容）。

压力从0到16 bar（蒸汽从180°C，从0到10 bar），具体取决于所选的尺寸和型号，请参见以下页面。

温度范围为–10°C至180°C。

最大限度。粘度600 cst（mm2 / s）。

三、OMAL SpA焊接头气动阀

一般特征：

阀体材料：A351-CF3M（316L SS）。

阀门末端：参见代码计划。

可以在所有位置组装：直立，平坦或成角度。

在双作用版本中，可用范围从DN 15到DN 50，

从阀塞的上方和下方可看到弹簧回程NC，从阀塞的下方可看到弹簧回程NO。

性能和压力图表与标准版本相同，但仅限于PN16。

根据要求：订购时可要求提供用于真空和氧气服务的版本2014/34 / EU ATEX配置。

控制介质：

驱动介质：压缩空气，润滑或干燥的，气体或中性的介质。

环境温度：-10°C至+ 60°C

操作介质：

空气，水，酒精，石油，石油产品，盐溶液，蒸汽等（只要与CF3M（316L SS）或PTFE兼容）。

压力从0到16 bar（蒸汽从180°C，从0到10 bar），具体取决于所选的尺寸和型号，请参见以下页面。

温度范围为–10°C至180°C。

最大限度。粘度600 cst（mm2 / s）。

四、OMAL SpA Zeus 气动阀

1.将密封件放置在气缸中，而不是放置在活塞上，

将实现更长的致动器和百叶窗行程，从而实现更高的流量（流量损失

更少），密封件的磨损更少

2.先导头插入303 SS

大大提高了耐腐蚀性由外部代理商造成。

3.从具有化学镍涂层（10-15微米）的DN63金属活塞开始，

由于实现了更高的表面硬度（700-750 HV），减少了活塞的磨损

4.弹簧预密封

确保恢复由于轴的滑动引起的磨损导致间隙的减小，避免了向外部的泄漏。

即使在温度波动

较大的情况下，也可以保持通电的“ V形”密封圈（V）来补偿尺寸变化。5.CHEVRON密封圈（V形）的下部有4个密封圈

即使经过多次循环，它仍可确保完美的密封性

6.滚动轴

低粗糙度（0.1微米Ra），有利于轴滑动，从而减少了密封件的磨损

7.摆动式/自动对准式百叶窗

非常适合阀体，确保了最大的密封性

ATEX证书

安装允许在潜在爆炸性环境中使用

PED证书

完全符合欧洲压力设备安全标准

burocco布鲁克VPFL系列阀门截流多种流体。蒸汽、过热水、非爆炸性气休、腐蚀性液体等.所以，这类阀门可用于多个领域- 纺织印染设备、化学品设备、水处理设备、食品设备、穿水冷却系统.根据客户要求，可将阀门用于特殊领域。

burocco角座阀VPFL – FL UNI PN 10/16

倾斜阀座截止阀

材料：  AISI 316 / 316L（1.4408 / 1.4409）不锈钢

尺寸： DN 15 – 200

等级： PN 16（15-150）– PN 10（200）

温度： -30°C / + 150°C。

burocco角座阀VPFL-FF-SW

倾斜阀座截止阀

材料： 不锈钢AISI 316 / 316L（1.4408 / 1.4409）

尺寸： DN 15 — 50

等级： PN 25

温度： -30°C / + 150°C。

角座阀属于截止阀一种，由于阀座成一定角度放置，因此在打开位置的流动受到的阻碍最小，从而实现了极佳的流量和较低的压力损失。
